濾板濾頭
整體濾板技術要求
3.4.2 濾頭及模板

（1） 濾頭

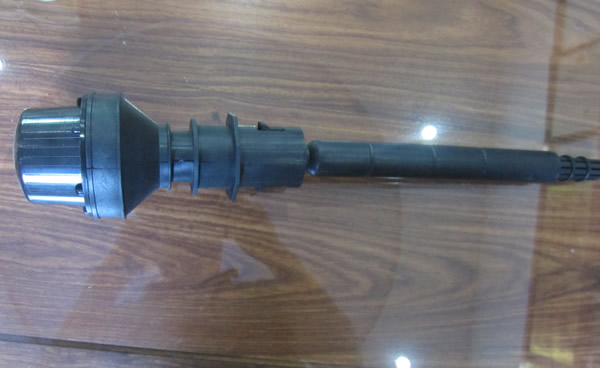

① 外形描述
濾頭由濾帽、濾桿、墊片、固定環及蓋子組成。
濾帽近似圓柱形，上端直徑略大于下端直徑，濾帽傾角95°。濾帽上設有36條狹長的孔，孔布置均勻，且從濾料側到濾頭內部逐漸擴大?？讓挾?.4±0.05mm，長度24±0.05mm。每個濾頭開孔面積345.6mm2。濾頭開孔比1.84%。
濾桿內徑17±0.5mm，帶有外絲扣。濾桿上端設有一個圓形的進氣孔，孔徑2±0.05mm；下端設有一個狹長的進氣孔，孔長度65±0.05mm，寬度1.5±0.05mm。
固定環高度80mm，帶有內絲扣，內徑與濾桿外徑匹配。
每個固定環帶有一個蓋子，用于防止混凝土和雜物的進入。
墊片做為濾桿與固定環之間的連接墊片。
② 安裝方式
濾帽套在濾桿上，濾桿頂蓋嵌在濾帽的上端。固定環插在第一層預制板內的錐形預埋件上，被預埋在第二層現澆板內。濾頭通過濾桿上絲扣安裝在固定環上，濾桿和固定環之間安裝墊片。
單池內濾頭中心偏差不大于±1.5mm。所有濾池內濾頭中心偏差不大于±5mm
③ 材質要求
濾帽、濾桿、固定環及固定環蓋子材質為聚乙烯。
濾頭上的所有部件都要能承受壓力，安裝時踩碰不得破碎。
濾頭所用材料應無毒無副作用，均應符合《生活飲用水輸配水設備及防護材料的安全性評價標準》GB/T 17219的規定。

（2） 模板
模板由供貨商根據每塊整體濾板尺寸及濾梁中心間距要求進行設計。

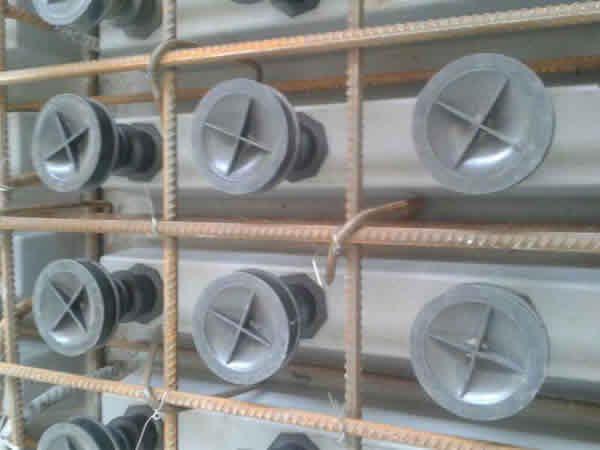

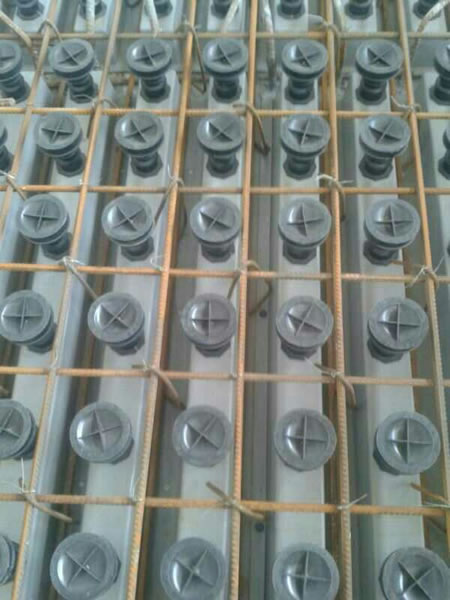

模板為長方形，上面均勻布有錐形預埋件，用于固定濾頭，每個錐形預埋件帶有一個蓋子，用于防止混凝土和雜物的進入。
模板的設計要求每塊整體濾板濾頭布置均勻，濾頭間距滿足配筋要求
模板是第一層預制板的制作模板，尺寸不易過大，應方便安裝。
模板整體采用聚苯乙烯/ABS材料制作
模板所用材料應無毒無副作用，應符合《生活飲用水輸配水設備及防護材料的安全性評價標準》GB/T 17219的規定。

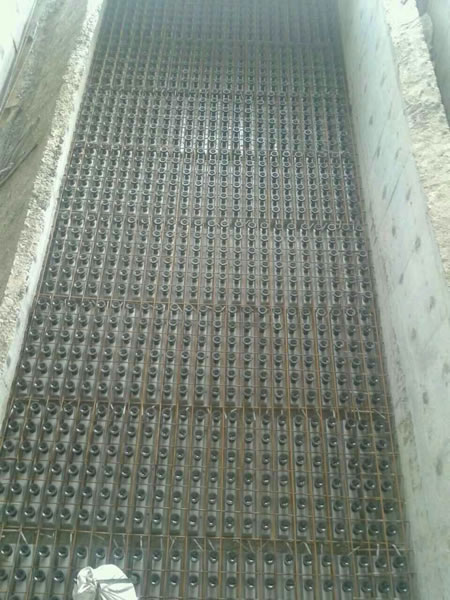

濾梁頂面上應預留鋼筋，分別交錯向兩側煨彎90°，與兩側現澆板的主筋焊接連接。預留鋼筋應避開平衡氣孔位置。
濾池底板濾梁部位留有預留鋼筋，與濾梁豎向主筋焊接連接。
濾池池壁在濾板標高處，四周設置有20～40mm凹槽，凹槽的高度和濾板厚度一致；根據需要在凹槽內植入鋼筋，與現澆板的主筋焊接連接。
